Torche MIG/MAG
M401 SGRIP, M501 SGRIP –

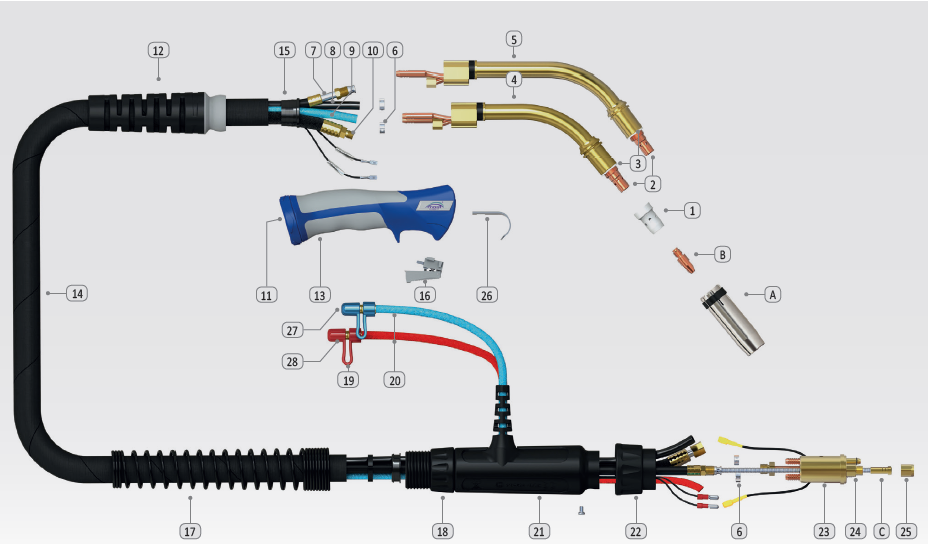

Description
| Non. | Nom | Numéro de catalogue |
|
UN |
Buse cylindrique 20×76 | 55 13 000610 |
| Buse conique 16×76* | 55 13 000600 | |
| Buse conique 14×76 | 55 13 000615 | |
| Buse de soudage par points | 55 13 000613 | |
|
1 |
Diffuseur céramique 401/501* | 55 13 009493 |
|
1.1 |
Diffuseur blanc 401/501 | 55 13 009491 |
|
2 |
Adaptateur de pointe M401/501 M6x25 | 55 13 003991 |
|
2.1 |
Adaptateur de pointe M401/501 M6x29 | 55 13 003993 |
|
2.2 |
Adaptateur de pointe M401/501 M8x25* | 55 13 003990 |
|
2.3 |
Adaptateur de pointe M401/501 M8x29 | 55 13 003992 |
|
3 |
Eau isolante M401/501 | 55 13 013966 |
|
4 |
Col de cygne M401 SGrip NUG 4011 | 55 13 014086 |
|
5 |
Col de cygne M501 SGrip NUG 5002 | 55 13 014096 |
|
6 |
Collier de serrage eau 9,5 | 50 15 000095 |
|
11 |
Écrou de blocage de poignée MOST UG8008 | 55 13 006837 |
|
12 |
Prise de torche MOST 401/501 UG 3208 | 55 13 006831 |
|
13 |
Kit de poignée MOST MSGrip UG2514/KJ/B | 55 13 006515 |
|
15 |
MOST Rotule 401/501 UG 8010 | 55 13 006839 |
|
16 |
Déclencheur MOST M15/501 B2516 | 55 13 006516 |
|
17 |
Support de câble à ressort MOST M401/501 | 55 13 006827 |
|
18 |
Ecrou support de câble MOST M36/501 | 55 13 006828 |
|
19 |
Mamelon de tuyau d’eau fi 6 | 50 14 182003 |
|
20 |
Tuyau de sortie d’eau 5×15 | 51 13 007115 |
|
20.1 |
Tuyau de sortie d’eau 5×1,5 | 51 13 007120 |
|
21 |
Boîtier de prise de pistolet MOST M401/501 | 55 13 006522 |
|
22 |
Écrou de bouchon de pistolet MOST avec insert M15/501 B1519 | 55 13 006519 |
|
23 |
Prise de pistolet MOST avec broches fixes WZ-2 | 55 13 013250 |
|
24 |
Bouchon pistolet joint torique 4×1 | 55 13 013962 |
|
25 |
Ecrou de chemise | 55 13 004300 |
|
26 |
Prise de torche MOST UB2517 | 55 13 006836 |
|
27 |
Bouchon rouge UBD 80320 | 55 13 006838 |
|
28 |
Bouchon bleu UBD 80320 | 55 13 006840 |
|
B |
Conseil de contact | |
|
C |
Doublure en acier |
*) version standard
|
Taper |
M 401 SGRIP |
|
Refroidissement |
Liquide |
| Données techniques selon EN 60 974-7 | |
| Max. Charge à 60 % de cycle de service |
400 A CO₂ 300 A mélange gaz M21 |
| Diamètre du fil |
0,8 – 1,6 millimètres |
| Longueur | Numéro de catalogue |
| 3,0 m | 55 08 304013 |
| 4,0 m | 55 08 304014 |
| 5,0 m | 55 08 304015 |
|
Taper |
M 501 SGRIP |
|
Refroidissement |
Liquide |
| Données techniques selon EN 60 974-7 | |
| Max. Charge à 60 % de cycle de service |
520 A CO₂ 420 A mélange gaz M21 |
| Diamètre du fil |
0,8 – 1,6 millimètres |
| Longueur | Numéro de catalogue |
| 3,0 m | 55 08 305013 |
| 4,0 m | 55 08 305014 |
| 5,0 m | 55 08 305015 |
| Non. | La description |
3,0 m |
4,0 m |
5,0 m |
| sept | Assemblage de linter externe | 55 13 006503 | 55 13 006504 | 55 13 006505 |
| 8 |
Assemblage de tuyau de gaz |
55 13 015370 (mb) | ||
| 9 | Tuyau d’arrivée d’eau complet 5×1,5 | 51 13 007120 (mb) | ||
| dix | Assemblage du câble d’alimentation | 55 13 015968 | 55 13 015969 | 55 13 015970 |
| 14 | Assemblage de câble de commutateur | 55 13 015660 | 55 13 015661 | 55 13 015662 |
| 14.1 | Assemblage de câble de commutateur | 55 13 015964 (mb) | ||
