Le PONTIG 315 AC/DC MOST est un redresseur de soudure à onduleur de dernière génération pour le soudage TIG DC de l’acier ou de l’acier inoxydable, le soudage TIG AC de l’aluminium et de ses alliages, ou le soudage MMA avec des électrodes enrobées. Il s’agit d’un appareil industriel puissant alimenté par 3×400 V.
Application principale :
Principales applications :
▪ Industrie alimentaire, pharmaceutique, ferroviaire
▪ Structures en aluminium
▪ Industrie chimique, tuyauteries, pipelines.
▪ Artisanat, chaudronneries, métalleries
Courant de soudage TIG DC élevé (315 A) pour un faible poids de la source (25,5 kg).
Panneau de commande moderne et facile à lire.
Conception modulaire : refroidisseur alimenté en option, relié par un seul câble à la source d’alimentation, à placer sur le chariot.
Ergonomie élevée dans les versions « gaz » et « eau ».
Conforme aux exigences de la directive sur l’écoconception : rendement élevé (85 %) et faible consommation en mode veille (30 W).
Courant continu TIG avec forme d’onde constante ou pulsée.
Trois versions de la forme d’onde du courant alternatif TIG (sinusoïdale, rectangulaire ou triangulaire) en fonction de l’application dans l’aluminium.
Mémoire pour les paramètres de soudage.
Possibilité de connecter une télécommande ou de travailler avec des poignées TIG avec contrôle dans la poignée (Up/Down).
Allumage de l’arc TIG HF et par frottement avec l’extrémité de l’électrode de tungstène.
Le soudage TIG DC est réalisé avec un courant continu ou pulsé allant jusqu’à 200 Hz.
La méthode MMA offre une fonction de sécurité VRD qui permet de réduire la tension en circuit ouvert à 12 V.
Le PONTIG 315 AC/DC vous permet de régler toutes les fonctions requises pour un soudage TIG
(pré/post débit de gaz, augmentation du courant, évanouisseur, etc.)
PONTIG 315 AC/DC peut fonctionner avec différents types de torches de soudage TIG refroidies par liquide ou par gaz.
après avoir éteint le groupe de refroidissement ou si les raccords de liquide à l’avant du groupe de refroidissement ont été pontés.
Modèle PONTIG 315 AC/DC
Puissance et tolérance 3×400 V
50-60 Hz -10%/+15%
Plage de courant de soudage 10-350 A
Courant de soudage TIG / MMA :
In X 30% cycle de travail
In X 60% du cycle de travail
In X 100% cycle de travail
315 / 270 A
220 / 185 A
170 / 145 A
Tension de circuit ouvert (MMA) U 0 73 V
Protection contre les surcharges / Fusible 32 A (retardé)
Courant Ieff (MMA) 12,4 A
Courant I1max (MMA) 20 A
Classe d’isolation F
Indice de protection IP IP 21S
Dimensions (source d’alimentation) 566 x 223 x 405 mm
Dimensions pour source d’alimentation +refroidisseur + chariot de transport
Poids (source d’alimentation) 25,5 kg
Poids de l’alimentation électrique +refroidisseur + chariot de transport 63,5 kg
Refroidisseur FANCOOL 300
Alimentation électrique (à partir de la source de courant PONTIG) 1 x 230 V
Puissance P 1,2 kW l/min
Pression maximale 3,0 bar
Capacité du réservoir 5,5 l
Dimensions 660 x 275 x 335 mm
Poids (vide) 10 kg
Catalogue No. 52 00 005535
Contenu de la livraison :
Le PONTIG 315 AC/DC est livré avec un câble de masse, un tuyau de gaz et un manuel d’utilisation.

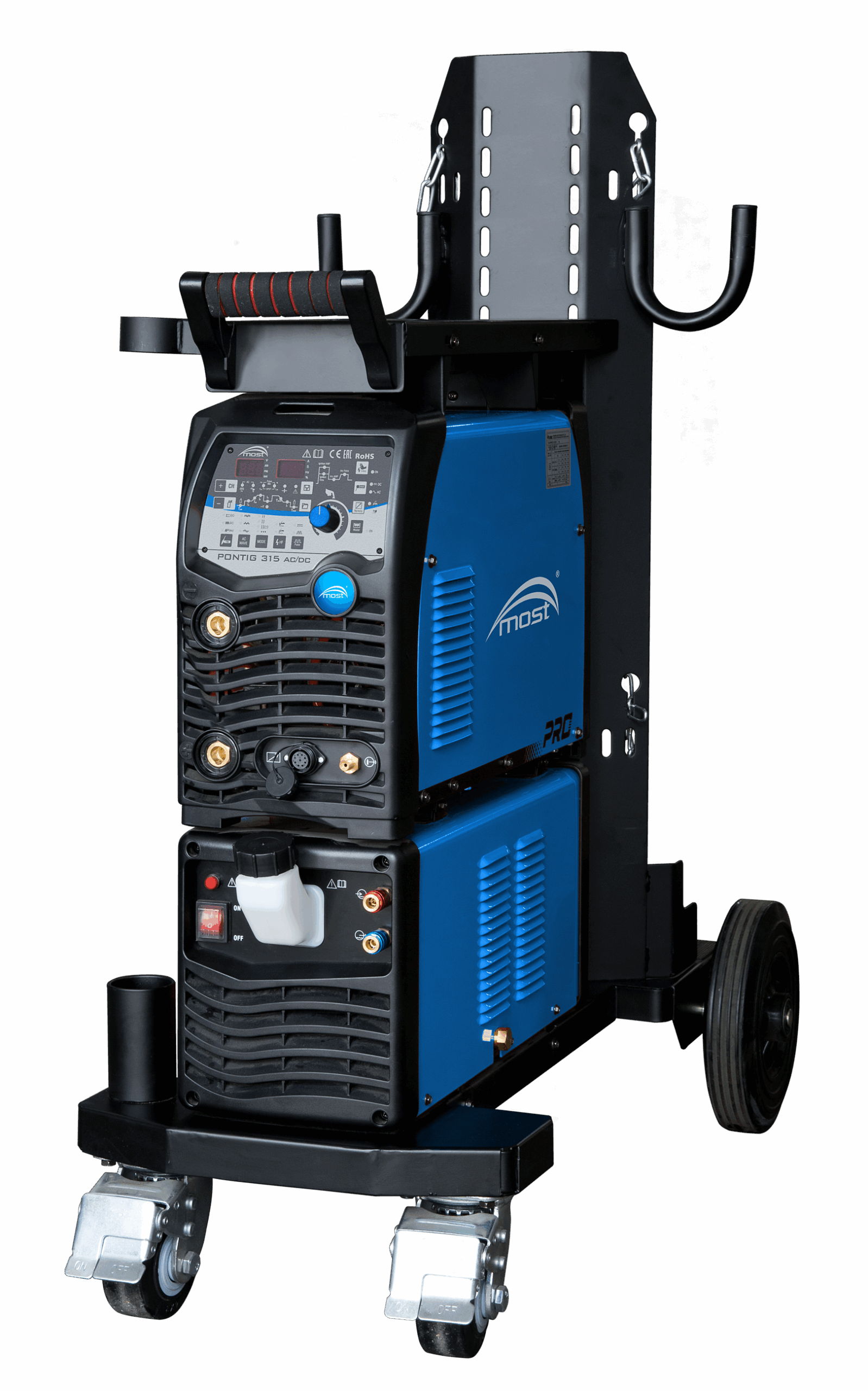

Le PONTIG 315 AC/DC est équipé en usine d’un refroidisseur et d’un chariot de transport.
Le refroidisseur FANCOOL 300 est vendu vide. Veuillez le remplir avec 5 litres de liquide de refroidissement COOL 30 MOST (inclus dans la livraison).
Torches TIG et accessoires de soudage supplémentaires (en option) :
Torches TIG 26 S-GRIP MOST 4 m 56 01 032644
Torches TIG 26 S-GRIP MOST 4 m 56 01 032648
Torches TIG 18 UP/DOWN S-GRIP MOST 4 m 56 01 081901
Torches TIG 18 S-GRIP MOST 4 m 56 01 032654
Torches TIG 18 S-GRIP MOST 8 m 56 01 032658
Télécommande (pied) 5m 10068596 52 00 00553Z
(Autres modèles ou longueurs de torches sur demande).
